  • 拖攬供電軌道平車
  •  16t拖纜供電
>

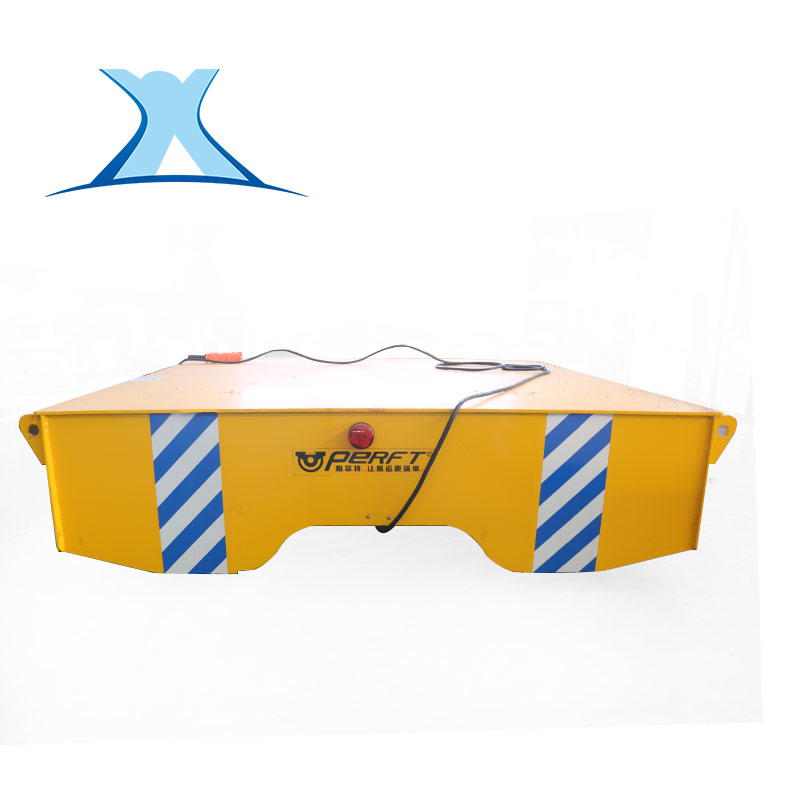

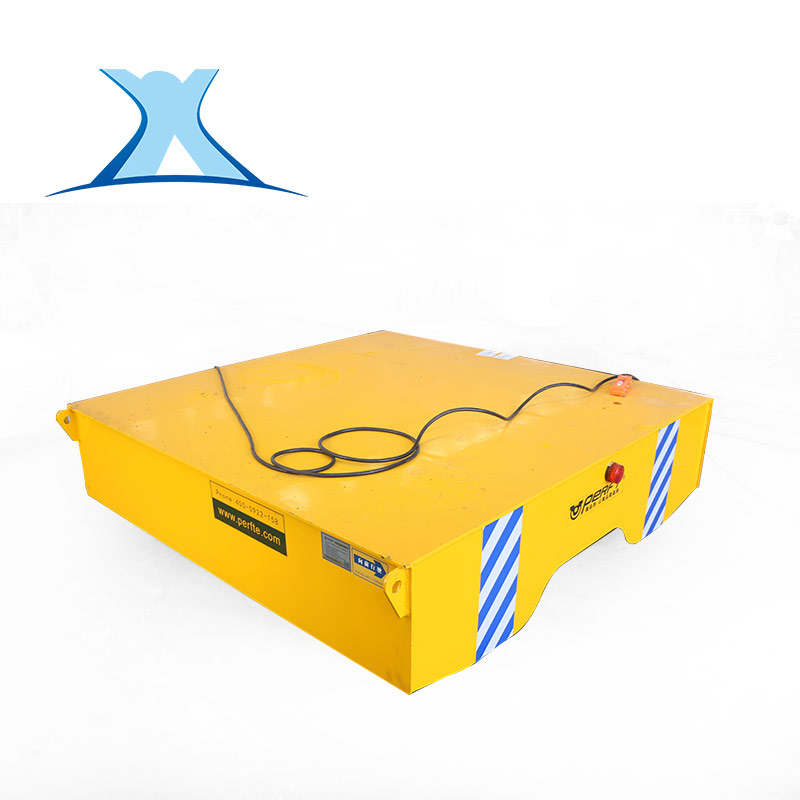

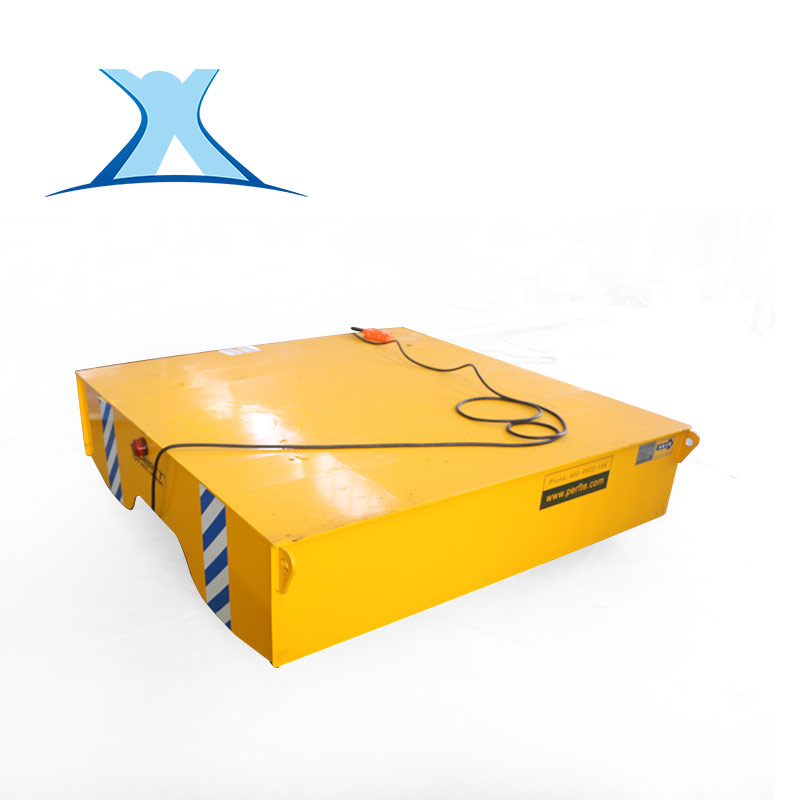

16t拖纜供電型

產品介紹:

1.安全載重系數高 平車采用箱梁式結構,車輪采用的車加工,熱處理,平車的安全系數可以達到1.5 2.自動化程度高 平車可以增加plc,實現自動化對接,無人操作車間 3.短途運行


應用范圍:模具車間,地下礦井,工程、航天、煤炭、核能、水利等范圍

物料:鋼鋁卷,各類支架,鋁板,鋁料,鋼水,鋼包,機械配套

性能特點

  • 安全載重系數高

    平車采用箱梁式結構,車輪采用的車加工,熱處理,平車的安全系數可以達到1.5

  • 自動化程度高

    平車可以增加plc,實現自動化對接,無人操作車間

  • 短途運行的好幫手

    由于是拖鏈,運行距離受限,但是在短途高頻率使用中,性價比高

  • 定位精度高

    平車采用編碼器控制,定位精度可以達到0.3mm

  • 無線遙控,遠程操作

    平車采用無線遙控操作,可以實現多臺平車的控制,安全可靠系數高

工作原理



    BTL 系列是拖電纜供電軌道平車,是將交流380V電纜線直接引入平車電氣控制系統, 來控制平車的啟動,停止, 前進,后退等。通過平車的移動來拖動放置在地面上的電纜實現平車供電,電纜線放置在兩軌道中心,操作系統為低壓36V電源控制。

工程案例更多案例

技術參數

BTL系列電動平車是托纜供電式電動平車 。電纜的一端接在地面電源上,經過電纜滑車、牽引鋼絲繩引入控制箱,再給平車上YZ電機提供電力, 來拖動平車運行。但運行距離不能太長,一般不能超過50m,太長容易纏繞電纜。







BTL 拖纜供電電動平車主要技術參數

型號

BTL

BTL-6

BTL-10

BTL-16

BTL-25

BTL-40

BTL-63

BTL-100

BTL-160

BTL200

額定載重量(t)

6

10

16

25

40

63

100

160

200

臺面尺寸(mm)

長 L

3600

3600

4000

4500

5000

5600

6300

8000

8200



寬 B

2000

2000

2200

2200

2500

2500

2800

2800

2800



高 H

550

550

600

650

700

850

900

1100

1250

運行速度(m/min)





30

30

30

30

25

25

20

20

20

輪    距A(mm)

2000

2200

2200

2500

2800

3200

3600

4500

4500

軌內側距C(mm)

1435

1435

1435

1435

1435

1435

1650

2000

2000

車輪直徑  (mm)

300

300

400

500

500

600

700

700

700

底部間隙 (mm)

50

50

50

60

60

60

60

70

70

電機型號/功率(KW)

YZ132M1-6

YZ132M2-6

YZ160M1-6

YZ160M2-6

YZ160L-6

YZ160M2-6

YZ160L-6



2.2

3.7

5.5

7.5

11

2X7.5

2X11

電源方式

托纜



三相380V

推薦鋼軌型號

P24

P24

P38

P43

QU80

QU100

車輪數量

4

4

4

4

8

8

 輪壓(t)

1.91

3.21

4.87

7.5

11.5

16.9

27.6

22.8

28.5

參考重量(t)

3.4

3.72

4.2

6

8.5

11.4

15.2

25.5

31.5

說明:

1)其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。

2)無線遙控裝置可選

3)可選變頻器調速電控

4) 路軌車來回走設定系統

5)路軌車遇人2米自動停車、報警
